[Vision AI] Dashcam-Spurüberwachung & Super-Resolution ANPR: 6-Stufen-Pipeline & Echtzeit-Bedingungen (#1)

· 2 Minuten Lesezeit
Jaybee
Jaybee
AI & Robotics Engineer

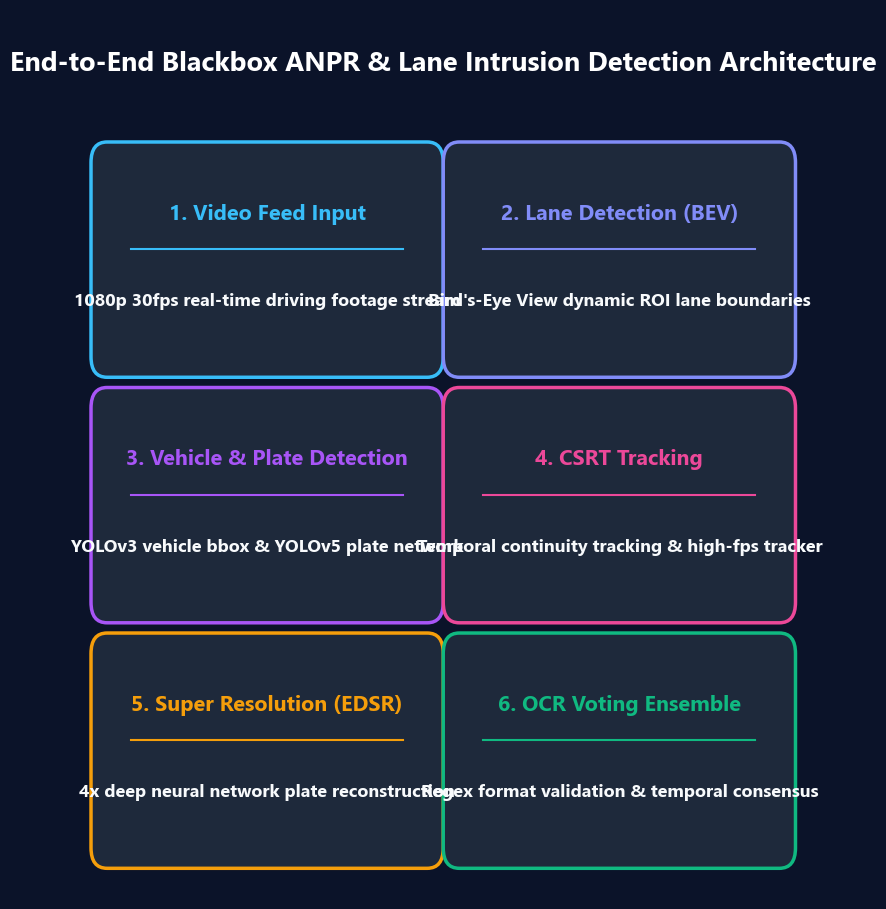

6-Stufen ANPR-Pipeline-Diagramm

📌 Kernaussagen (TL;DR)

  • Herausforderung: Dashcam-Aufnahmen bei hoher Geschwindigkeit leiden unter Vibrationen, Gegenlicht und Bewegungsunschärfe. Eine direkte OCR scheitert an niedriger Bildauflösung.
  • Lösung: Eine modulare 6-Stufen-Pipeline mit strikter 30-FPS-Grenze, die Spurerkennung, hierarchische YOLO-Detektion, EDSR-Super-Resolution und temporales OCR-Voting kombiniert.

1. Die 6 Stufen der Pipeline im Überblick​

flowchart LR
    A[1. Frame-Eingabe 30 FPS] --> B[2. Dynamische Spurerkennung]
    B --> C[3. Hierarchische Fahrzeug- & Kennzeichenerkennung]
    C --> D[4. Geometrische IoU-Spurübertrittsprüfung]
    D --> E[5. EDSR Deep Super-Resolution]
    E --> F[6. EasyOCR & Temporales Majority Voting]
  1. Video-Ingestion: Dekodierung von 1080p Dashcam-Videostreams mit OpenCV und Multithreading.
  2. Spurerkennung: Canny-Kantenerkennung, ROI-Maskierung und Hough-Linientransformation (HoughLinesP).
  3. Hierarchische Lokalisierung: Grobe Fahrzeugsuche via YOLOv3, gefolgt von präziser Kennzeichenerkennung via YOLOv5.
  4. Intrusionsmetrik: Berechnung des Schnittstellenverhältnisses (Intersection over Union, IoU) zwischen Fahrzeug-Bounding-Box und Fahrspur-Polygon.
  5. Super-Resolution: Hochskalierung kleiner Kennzeichen-Ausschnitte (unter 40x20 Pixel) auf das 4-fache via EDSR.
  6. OCR & Konsens: Zeichenerkennung mit EasyOCR und temporales Glätten über 11 Frames hinweg.

📌 Management Summary (3–5 Zeilen)​

  1. Modulare Architektur: Komplexe Vision-Aufgaben werden in 6 klar getrennte Stufen unterteilt, um Engpässe isoliert zu optimieren.
  2. Echtzeitfähigkeit: Das System hält strikt die 30-FPS-Latenzgrenze für zuverlässige Dashcam-Auswertungen ein.
  3. Robustheit bei Unschärfe: Deep Super-Resolution (EDSR) stellt unleserliche Kennzeichenfragmente wieder her.
  4. Fehlalarm-Reduktion: Geometrische IoU-Kriterien verhindern Fehlalarme bei Fahrbahnunebenheiten.
