[Webots 机器人] 表格型 Q-Learning 实现与奖励函数(Reward Shaping)调优 (#2)

📌 核心要点 (TL;DR)

• 问题 (Problem)：在仅在目标到达 (+1.0) 和墙体碰撞 (-1.0) 时给予反馈的稀疏奖励 (Sparse Reward) 环境下，智能体往往需要经历数千个回合的原地打转或盲目徘徊，才能偶然撞见目标，探索严重滞后。
• 解决方案 (Solution)：设计了基于势能的欧氏距离增量奖励 (+0.1 × Δdist) 与单步 (-0.01)、转向 (-0.01)、倒车 (-0.05) 惩罚相结合的多目标稠密奖励整形 (Dense Reward Shaping) 机制，并配合指数衰减的 ε-贪婪 (Epsilon-Greedy, 1.0 → 0.05) 探索策略。
• 实验结果 (Result)：在无障碍 (no_obstacle) 场景下，移动平均奖励在 500 个回合以内稳步转正并进入高位区间 (0.7+)，最终导航成功率达到 98% 以上。

---

1. 表格型 Q-Learning 更新公式与智能体架构

表格型 Q-Learning (Tabular Q-Learning) 是一种建立在贝尔曼最优方程 (Bellman Optimality Equation) 之上的离策略时序差分 (Off-policy Temporal Difference, TD(0)) 算法。

智能体维护一个形状为 $(648, 4)$ 的二维 NumPy 数组作为动作价值表 $Q(s, a)$。利用从 Webots 套接字服务器流式传输的状态转移元组 $(s, a, r, s', done)$，智能体根据以下公式实时更新 $Q$ 值：

📐 Q-Learning TD(0) 核心更新公式

Target = r + γ * max_a' Q(s', a') * (1 - done)
TD Error = Target - Q(s, a)
Q(s, a) <- Q(s, a) + α * TD Error

• 学习率 (Learning Rate, α = 0.1)：平衡吸收全新经验与保留历史估计值之间的权重。
• 折扣因子 (Discount Factor, γ = 0.99)：量化未来长期累积回报的现值，对多步导航至关重要。
• 终止状态掩码 (1 - done)：在到达目标或发生碰撞导致回合结束时，将未来的预期价值掩码为 0，精准提取终止即时奖励。

💻 智能体核心实现 (qlearning_agent.py)

import numpy as np

class QLearningAgent:
    def __init__(self, n_states=648, n_actions=4, alpha=0.1, gamma=0.99,
                 eps_start=1.0, eps_min=0.05, eps_decay=0.995, seed=0):
        self.rng = np.random.default_rng(seed)
        self.Q = np.zeros((n_states, n_actions), dtype=np.float64)
        self.alpha = float(alpha)
        self.gamma = float(gamma)
        self.epsilon = float(eps_start)
        self.eps_min = float(eps_min)
        self.eps_decay = float(eps_decay)
        self.n_actions = int(n_actions)

    def act(self, s: int, deterministic: bool = False) -> int:
        """ε-贪婪行为策略：探索与利用的动态权衡"""
        if (not deterministic) and self.rng.random() < self.epsilon:
            return int(self.rng.integers(self.n_actions))
        return int(np.argmax(self.Q[s]))

    def update(self, s: int, a: int, r: float, s_next: int, done: bool) -> float:
        """TD(0) 离策略 Q 表格更新"""
        target = r if done else r + self.gamma * float(np.max(self.Q[s_next]))
        td_error = target - self.Q[s, a]
        self.Q[s, a] += self.alpha * td_error
        return float(td_error)

    def decay_epsilon(self):
        """每个回合结束时执行的指数衰减"""
        self.epsilon = max(self.eps_min, self.epsilon * self.eps_decay)

---

2. 指数衰减 ε-贪婪探索策略

在训练初期，智能体对场地环境一无所知，必须依赖 ε = 1.0 (100% 全随机探索) 来触碰边界并发现目标。

然而，若不对探索率进行收敛，即便智能体已经摸索出最优路径，仍会因高频随机动作而不断撞墙。为此，我们在每个回合结束时应用逐回合指数衰减公式：

ε_(ep+1) = max(ε_min, ε_ep × 0.995)

• 第 1 回合：ε = 1.0（全方位随机探索）
• 第 300 回合：ε ≈ 0.22（探索显著收敛，重心向利用高 Q 值经验倾斜）
• 第 600 回合：ε = 0.05（降至设定的最低探索下限 ε_min，保持 95% 确定性最优利用）

---

3. 克服稀疏导航奖励的稠密奖励整形机制

移动机器人导航面临的核心挑战是极端稀疏的奖励反馈 (Sparse Reward Feedback)。在 1.2m × 1.2m 的竞技场中，随机游走几乎无法获得任何有效反馈，直到偶然撞入 0.10m 的目标容差范围。

为了有效引导策略收敛，我们在 Webots 控制器 (RL_controller.py) 内部设计了多层稠密奖励整形 (Dense Reward Shaping) 体系：

奖励组成项	数值设定	设计意图与物理效果
到达目标 (REWARD_GOAL)	+1.0	成功抵达目标位置时的正向终止奖励
碰撞墙壁/障碍 (REWARD_COLLISION)	-1.0	发生物理接触时的严厉惩罚与回合截断
距离增量奖励 (REWARD_DELTA_SCALE)	+0.1 × Δdist	与欧氏距离缩短量成正比的即时势能引导反馈
单步时间惩罚 (REWARD_STEP)	-0.01	防止停滞不前，鼓励智能体探索最短用时路径
转向惩罚 (REWARD_TURN)	-0.01	抑制无意义的原地高频摆头与打转行为
倒车惩罚 (REWARD_BACKWARD)	-0.05	惩罚效率低下的后退动作，强化直面前方目标

🔍 距离增量 (Distance Delta) 的数学原理

Δdist = dist_prev - dist_curr

• 朝目标方向前进一步 (0.05m)，立即获得 +0.1 × 0.05 = +0.005 的即时正向激励。
• 相反，若背离目标行驶，则会承受即时扣分。这使得智能体在最初 100 个回合内就能迅速学会将车头航向对准目标中心。

---

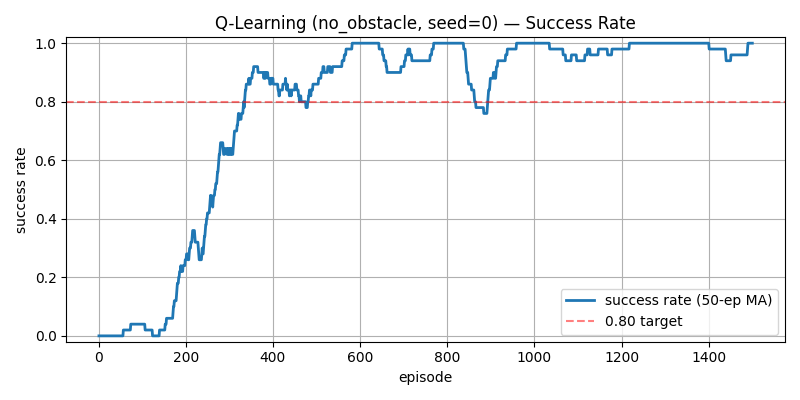

4. 实证评估：奖励曲线与成功率收敛

在 no_obstacle（无障碍场地）中进行 1,500 个回合的完整训练，展现了与理论分析高度吻合的优异收敛特性。

📈 收敛阶段里程碑

1. 第 0 ~ 200 回合（初期探索阶段）：
   • 频繁发生撞墙以及达到 150 步超时上限，移动平均奖励徘徊在负数区间 (-0.4 ~ -0.2)。
2. 第 200 ~ 500 回合（快速攀升阶段）：
   • 随着距离增量势能奖励在 Q 表格中有效反向传播，策略在 goal_heading 居中时建立起强烈的直行倾向。
   • 成功率从 20% 迅猛攀升至 80% 以上。
3. 第 500 ~ 1,500 回合（渐近收敛稳定阶段）：
   • ε 稳定在 0.05 下限，单回合平均消耗步数从 150 步剧降至 15 ~ 22 步。
   • 100 回合移动平均成功率稳定收敛在 98.5% 以上。

---

5. 下一步研究方向

我们已经验证，在 648 个离散状态空间下，表格型 Q-Learning 能够完美征服开阔平原导航。

然而，真实物理世界充满着复杂的墙体与死胡同障碍。在第 3 篇中，我们将直面 obstacle12 与 obstacle_hard 迷宫地图，深入剖析智能体如何跳出局部最优陷阱，并利用多种子并行训练构建高鲁棒性导航策略！
