[Webots 機器人] 表格型 Q-Learning 實作與獎勵函數(Reward Shaping)調優 (#2)

📌 核心重點 (TL;DR)

• 問題 (Problem)：在僅於目標抵達 (+1.0) 與牆面碰撞 (-1.0) 時給予反饋的稀疏獎勵 (Sparse Reward) 環境下，代理人往往需要經歷數千個回合的原地打轉或盲目徘徊，才能偶然遭遇目標，探索嚴重延遲。
• 解決方案 (Solution)：設計了結合基於位能的歐氏距離增量獎勵 (+0.1 × Δdist) 與單步 (-0.01)、轉向 (-0.01)、倒車 (-0.05) 懲罰的多目標稠密獎勵塑造 (Dense Reward Shaping) 機制，並搭配指數衰減的 ε-貪婪 (Epsilon-Greedy, 1.0 → 0.05) 探索策略。
• 實驗結果 (Result)：在無障礙 (no_obstacle) 情境下，移動平均獎勵在 500 個回合以內穩健轉正並進入高位區間 (0.7+)，最終導航成功率達到 98% 以上。

---

1. 表格型 Q-Learning 更新公式與代理人架構

表格型 Q-Learning (Tabular Q-Learning) 是一種建立在貝爾曼最佳方程式 (Bellman Optimality Equation) 之上的離策略時序差分 (Off-policy Temporal Difference, TD(0)) 演算法。

代理人維護一個形狀為 $(648, 4)$ 的二維 NumPy 陣列作為動作價值表 $Q(s, a)$。利用從 Webots Socket 伺服器即時傳輸的狀態轉移元組 $(s, a, r, s', done)$，代理人依照下列公式即時更新 $Q$ 值：

📐 Q-Learning TD(0) 核心更新公式

Target = r + γ * max_a' Q(s', a') * (1 - done)
TD Error = Target - Q(s, a)
Q(s, a) <- Q(s, a) + α * TD Error

• 學習率 (Learning Rate, α = 0.1)：平衡吸收全新經驗與保留歷史估計值之間的權重。
• 折扣因子 (Discount Factor, γ = 0.99)：量化未來長期累積回報的現值，對多步導航至關重要。
• 終止狀態遮罩 (1 - done)：在抵達目標或發生碰撞導致回合結束時，將未來的預期價值遮罩為 0，精準提取終止即時獎勵。

💻 代理人核心實作 (qlearning_agent.py)

import numpy as np

class QLearningAgent:
    def __init__(self, n_states=648, n_actions=4, alpha=0.1, gamma=0.99,
                 eps_start=1.0, eps_min=0.05, eps_decay=0.995, seed=0):
        self.rng = np.random.default_rng(seed)
        self.Q = np.zeros((n_states, n_actions), dtype=np.float64)
        self.alpha = float(alpha)
        self.gamma = float(gamma)
        self.epsilon = float(eps_start)
        self.eps_min = float(eps_min)
        self.eps_decay = float(eps_decay)
        self.n_actions = int(n_actions)

    def act(self, s: int, deterministic: bool = False) -> int:
        """ε-貪婪行為策略：探索與利用的動態權衡"""
        if (not deterministic) and self.rng.random() < self.epsilon:
            return int(self.rng.integers(self.n_actions))
        return int(np.argmax(self.Q[s]))

    def update(self, s: int, a: int, r: float, s_next: int, done: bool) -> float:
        """TD(0) 離策略 Q 表格更新"""
        target = r if done else r + self.gamma * float(np.max(self.Q[s_next]))
        td_error = target - self.Q[s, a]
        self.Q[s, a] += self.alpha * td_error
        return float(td_error)

    def decay_epsilon(self):
        """每個回合結束時執行的指數衰減"""
        self.epsilon = max(self.eps_min, self.epsilon * self.eps_decay)

---

2. 指數衰減 ε-貪婪探索策略

在訓練初期，代理人對場地環境毫無先驗知識，必須仰賴 ε = 1.0 (100% 全隨機探索) 來觸碰邊界並發現目標。

然而，若不對探索率進行收斂，即便代理人已經摸索出最佳路徑，仍會因高頻隨機動作而不斷撞牆。為此，我們在每個回合結束時套用逐回合指數衰減公式：

ε_(ep+1) = max(ε_min, ε_ep × 0.995)

• 第 1 回合：ε = 1.0（全方位隨機探索）
• 第 300 回合：ε ≈ 0.22（探索顯著收斂，重心轉向利用高 Q 值經驗）
• 第 600 回合：ε = 0.05（降至設定的最低探索下限 ε_min，保持 95% 確定性最佳利用）

---

3. 克服稀疏導航獎勵的稠密獎勵塑造機制

移動機器人導航面臨的核心挑戰是極端稀疏的獎勵反饋 (Sparse Reward Feedback)。在 1.2m × 1.2m 的競技場中，隨機漫遊幾乎無法獲得任何有效反饋，直到偶然撞入 0.10m 的目標容差範圍。

為了有效引導策略收斂，我們在 Webots 控制器 (RL_controller.py) 內部設計了多層稠密獎勵塑造 (Dense Reward Shaping) 體系：

獎勵組成項	數值設定	設計意圖與物理效果
抵達目標 (REWARD_GOAL)	+1.0	成功抵達目標位置時的正向終止獎勵
碰撞牆面/障礙 (REWARD_COLLISION)	-1.0	發生物理接觸時的嚴厲懲罰與回合截斷
距離增量獎勵 (REWARD_DELTA_SCALE)	+0.1 × Δdist	與歐氏距離縮短量成正比的即時位能引導反饋
單步時間懲罰 (REWARD_STEP)	-0.01	防止停滯不前，鼓勵代理人探索最短耗時路徑
轉向懲罰 (REWARD_TURN)	-0.01	抑制無意義的原地高頻擺頭與打轉行為
倒車懲罰 (REWARD_BACKWARD)	-0.05	懲罰效率低下的後退動作，強化直面前方目標

🔍 距離增量 (Distance Delta) 的數學原理

Δdist = dist_prev - dist_curr

• 朝目標方向前進一步 (0.05m)，立即獲得 +0.1 × 0.05 = +0.005 的即時正向激勵。
• 相反地，若背離目標行駛，則會承受即時扣分。這使得代理人在最初 100 個回合內就能迅速學會將車頭朝向對準目標中心。

---

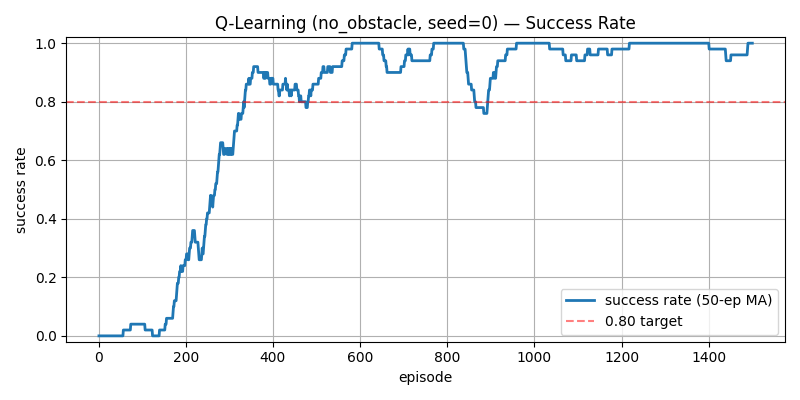

4. 實證評估：獎勵曲線與成功率收斂

在 no_obstacle（無障礙場地）中進行 1,500 個回合的完整訓練，展現了與理論分析高度契合的優異收斂特性。

📈 收斂階段里程碑

1. 第 0 ~ 200 回合（初期探索階段）：
   • 頻繁發生撞牆以及達到 150 步逾時上限，移動平均獎勵徘徊在負數區間 (-0.4 ~ -0.2)。
2. 第 200 ~ 500 回合（快速攀升階段）：
   • 隨著距離增量位能獎勵在 Q 表格中有效反向傳播，策略在 goal_heading 居中時建立起強烈的直行傾向。
   • 成功率從 20% 迅猛攀升至 80% 以上。
3. 第 500 ~ 1,500 回合（漸近收斂穩定階段）：
   • ε 穩定在 0.05 下限，單回合平均消耗步數從 150 步劇降至 15 ~ 22 步。
   • 100 回合移動平均成功率穩定收斂在 98.5% 以上。

---

5. 下一步研究方向

我們已經驗證，在 648 個離散狀態空間下，表格型 Q-Learning 能夠乾淨俐落地征服開闊平原導航。

然而，真實物理世界充滿著複雜的牆面與死胡同障礙。在第 3 篇中，我們將直面 obstacle12 與 obstacle_hard 迷宮地圖，深入剖析代理人如何跳出局部最佳陷阱，並利用多重隨機種子平行訓練建構高強健性導航策略！
